Projetos engenharia infraestrutura

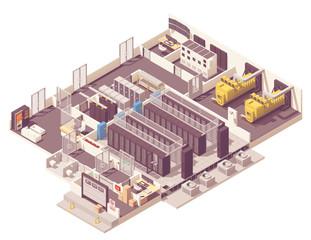

A projeto de um Data Center requer uma integração entre todas as disciplinas, visando sempre uma solução final. Diferentemente de outras áreas, os requisitos tecnológicos para a infra-estrutura são críticos e são base para todas as outras áreas associadas a ele.

Os sistemas que devem ser consideradas em projetos de Data Center são:

• Arquitetura;
• Elétrica;
• Ar-condicionado;
• Telecomunicações;
• Gestão;
• Manutenção;
• Segurança.

Dentro dos sistemas apontados acima devemos dar uma especial importância:

• Sistemas de aterramento;
• Sistema de Cabeamento Estruturado; -
• Equipamentos Ativos de Rede;
• Sistema de Administração da Rede;
• Hierarquia de cabeamento estruturado;
• Nível de Disponibilidade do Data Center (TIER).

Nossos profissionais tem a dimensão exata da importância da estrutura do data center de uma empresa, por isso atuamos com plena dedicação, a fim de garantir todos os resultados planejados. Confira a seguir alguns dos processos que podem envolver o projeto e a construção do seu data center. Qualquer dúvida, estamos à disposição!

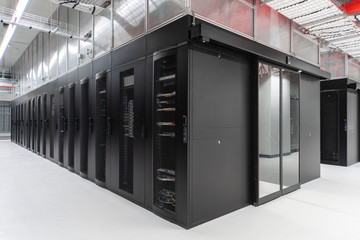

CIVIL

Projeto de construção ou adequação da sala do data center, contemplando todos os serviços civis e incluindo serviços de isolamento do ambiente com solução antichama em Drywall com placa Cimentícia ou em Bloco Celular. O isolamento do data center visa, além da segurança física do ambiente, a obtenção de um alto grau de estanqueidade, requisito para uma alta performance do sistema de supressão de incêndio.

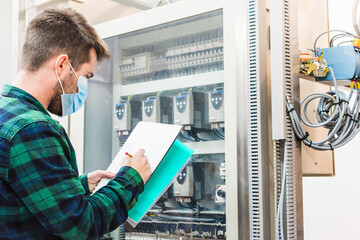

PROJETO ELÉTRICO

O Projeto do Sistema Elétrico e de Aterramento, obrigatoriamente, é elaborado em função das necessidades do fornecimento de energia elétrica de forma limpa, contínua e ininterrupta. No encaminhamento dos cabos, deverá levar em consideração a distribuição do sistema elétrico e dados no mesmo ambiente, observando também a passagem para o fluxo do ar de precisão, quando existir climatização do tipo down flow. São considerados ainda os aspectos de redundância, automatização e alta disponibilidade que o data center exige. Sistema de iluminação com luminárias LED de alta eficiência.

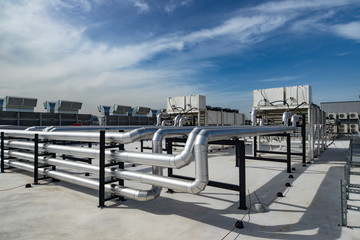

SISTEMA DE CLIMATIZAÇÃO

No Projeto de Sistema de Climatização, devem ser considerados os aspectos de redundância, automatização e alta disponibilidade que o ambiente exige.

As premissas fornecidas pelo cliente também são levadas em conta durante a elaboração do projeto: o tipo de utilização prevista, as especificações técnicas e construtivas definidas nos projetos de arquitetura, instalações e outros disponíveis, bem como as normas técnicas aplicáveis.

Nos locais onde houver climatização, os equipamentos serão instalados sempre com os adequados dispositivos para automatização, tanto em operação normal quanto nos eventos de falha, devendo o sistema de climatização estar preparado para a integração com os demais subsistemas do data center.

• Sistema de Climatização Ar de PrecisãoEssa é uma solução bastante recomendada, uma vez que se trata de um sistema projetado para trabalhar neste ambiente, que requer controles e operação contínua. O sistema de Ar de Precisão preferencialmente com insuflamento pelo piso (down-flow), possuindo todos os estágios de tratamento de ar (resfriamento, desumidificação, reaquecimento e umidificação) deve ser sempre considerado. A instalação deve ser feita na condição n + m (p.e. 2+1 ou 6+2) para fins de redundância, suplementação e contingenciamento.
• Sistema de Climatização Ar de ConfortoSe possível, deve-se evitar esse tipo de solução. Porém, há situações e características que convergem para ela: neste caso, devemos estar cientes de que está sendo feito um uso adaptado dos equipamentos, principalmente em relação à criticidade do ambiente que ele irá proteger e o esforço que ele irá ser submetido. Existem equipamentos que diminuem os riscos desse processo. O dimensionamento dos equipamentos deve ser muito bem estudado, acrescendo margens de segurança para mitigar o risco. As demais premissas devem ser observadas como as da solução do ar de precisão.

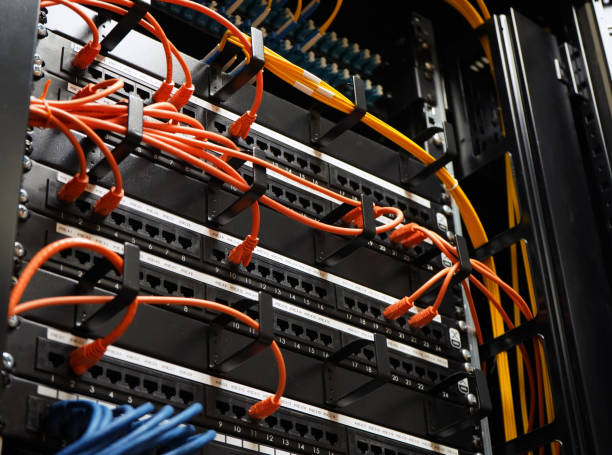

CABEAMENTO

Os cabos UTPs e Fibras Ópticas do ambiente de alta disponibilidade deverão ser encaminhados sob o piso elevado utilizando-se eletrocalhas afastadas do piso técnico para proteção do cabeamento em caso de alagamento. Esse encaminhamento deve ser projetado, juntamente com o especialista do projeto de ar de precisão down flow, para gerar o menor impacto no desempenho do mesmo. É fundamental que seja contemplado um RACK ABERTO com guias laterais para acomodação de cabeamento de espelhamento entre RACKS do data center e switches. Esse espelhamento é de suma importância para facilitar movimentações com o menor impacto na organização e mitigação de risco.

ELABORAÇÃO DE RFP – “DEFINIÇÃO DOS REQUISITOS TÉCNICOS DOS PRODUTOS E SERVIÇOS“

(Request for Proposal ou Solicitação de Propostas – “Definição dos Requisitos Técnicos dos Produtos e Serviços“), onde atuamos na elaboração de toda a documentação técnica com Projetos Executivos, Memorial Descritivo (MD) e Especificação Técnica (ET) para a seleção adequada de fornecedores e tecnologias na construção ou adequação de data center.
