sistemas de elétricos: Fundamentais para a Eficiência e Segurança em Ambientes Críticos
Sistemas de elétricos são componentes essenciais em ambientes residenciais, comerciais e industriais, sendo responsáveis pela distribuição, controle e proteção da energia elétrica.
Um projeto bem executado e uma manutenção adequada desses sistemas proporcionam eficiência, segurança e estabilidade no fornecimento elétrico, evitando falhas e possíveis danos aos equipamentos.
Os sistemas englobam uma série de elementos, como painéis elétricos, cabos, disjuntores, além de dispositivos de automação que auxiliam no monitoramento e controle da energia.
A integração desses sistemas com tecnologias modernas possibilita o monitoramento remoto e a otimização do consumo energético, contribuindo para a redução de desperdícios e para a sustentabilidade ambiental.
A Importância da Dimensionamento Adequado dos Sistemas Elétricos
Um dos pontos cruciais na implementação de sistemas de elétricos é o dimensionamento correto, que consiste em definir a capacidade necessária para atender a demanda energética do local, levando em consideração equipamentos, dispositivos e processos que dependem da energia elétrica para funcionar.
Com um dimensionamento adequado, é possível assegurar o funcionamento contínuo e confiável dos sistemas, imprescindível em operações e instalações de alta demanda.
Em ambientes críticos, como Data Centers, a correta dimensionamento dos sistemas é ainda mais vital, pois qualquer falha na distribuição de energia pode acarretar prejuízos financeiros e comprometer a continuidade das operações.
Por isso, contar com profissionais especializados e experientes na análise e implementação desses sistemas é fundamental para possibilitar a eficiência e a segurança energética do ambiente.
Benefícios da Integração de Tecnologias Modernas nos Sistemas Elétricos
A evolução tecnológica tem proporcionado avanços significativos na área de sistemas de elétricos, permitindo a integração de soluções inovadoras que otimizam o desempenho e a gestão da energia.
A automação e a digitalização dos sistemas elétricos possibilitam o monitoramento em tempo real, a identificação de falhas e o controle remoto, tornando a manutenção mais eficaz e ágil.
Além disso, a implementação de sistemas de gestão energética contribui para a redução dos custos operacionais, o aumento da eficiência energética e a minimização dos impactos ambientais.
Com a adoção de práticas sustentáveis e tecnologias eficientes, os podem operar de forma mais inteligente e econômica, atendendo às demandas atuais por soluções energéticas mais eficientes.
Conte com a DatacriticalTI para Soluções em Sistemas Elétricos
A DatacriticalTI é uma empresa especializada em serviços de Data Centers, gestão e monitoramento de infraestruturas críticas e consultoria em TI.
Com uma equipe experiente e qualificada, oferecemos soluções personalizadas em sistemas de elétricos, possibilitando a eficiência, segurança e confiabilidade energética em ambientes críticos.
Se você busca por serviços especializados para seu Data Center ou instalação crítica, entre em contato conosco.
Estamos preparados para desenvolver projetos sob medida segundo as necessidades do seu negócio, assegurando a continuidade das operações e a proteção dos seus equipamentos.
sistemas elétricos
sistemas elétricos

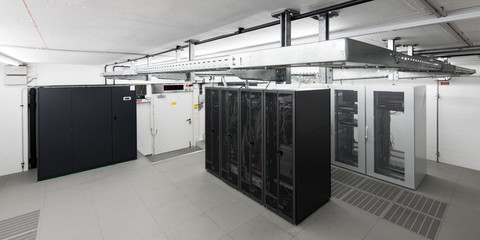

O Projeto do Sistema Elétrico e de Aterramento obrigatoriamente é elaborado em função das necessidades do fornecimento de energia elétrica de forma limpa, contínua e ininterrupta. No encaminhamento dos cabos, deverá levar em consideração a distribuição do sistema elétrico e dados no mesmo ambiente, observando também a passagem para o fluxo do ar de precisão, quando existir climatização do tipo down flow. São considerados ainda os aspectos de redundância, automatização e alta disponibilidade que o data center exige.
É recomendada a distribuição dual com 02 quadros estabilizados providos de disjuntores de troca rápida do tipo plug-in, tomadas e cabos sob medida, cabos identificados e dispostos em eletrocalhas e eletrodutos para encaminhamento sob o piso elevado, utilizando-se eletrocalhas afastadas do piso técnico para proteção do cabeamento em caso de alagamento. Os circuitos de alimentação dos RACKS deverão ser instalados com tomadas tipo PLUG MACHO-FÊMEA da STECK, onde as mesmas deverão estar acomodadas em caixa padrão STECK. Para equipamentos de fonte única deve prever o terceiro quadro com recurso de comutação automática entre os 02 quadros estabilizados.
O sistema de iluminação deverá ser composto por luminárias fluorescentes ou LED adequadas ao ambiente de TI. Com nível de iluminação mínimo de 500lux conforme a norma NBR-5413 (ABNT). Para a solução de luminárias LED, as mesmas serão alimentadas pelo UPS, dispensando assim a necessidade de luz de emergência.

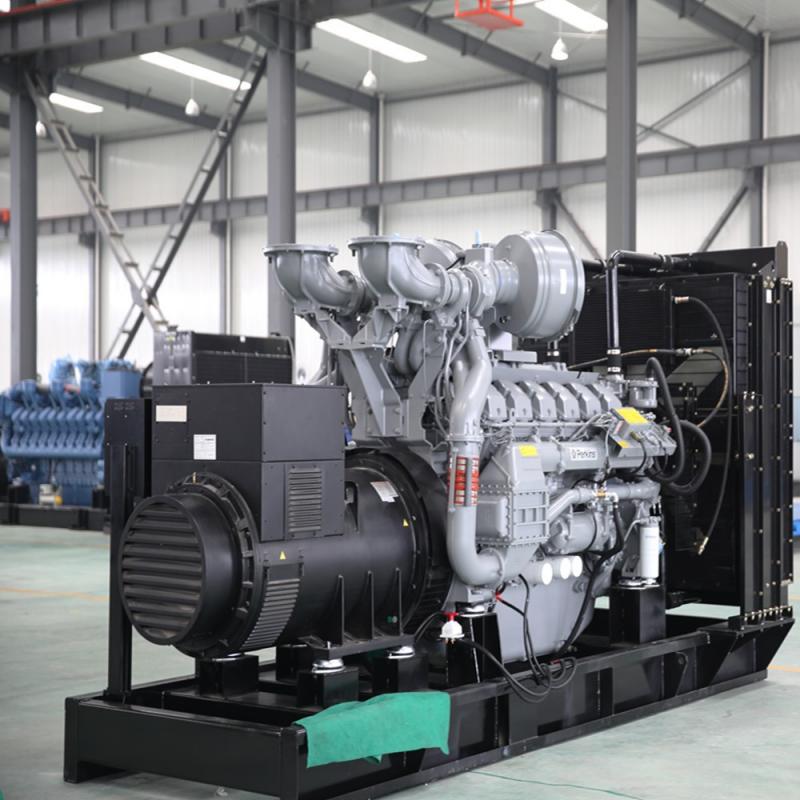

Os grupo geradores Diesel deverão ser projetados como sistema redundante para o fornecimento de energia da concessionária, utilizamos a geração própria de energia elétrica através de grupos geradores de alta eficiência, assegurando maior durabilidade e confiabilidade em aplicações severas. Os grupos geradores são compostos por motores a diesel, acoplados a geradores de alta eficiência e montados sobre base metálica, com acionamento automático ou manual. Projetados para aplicações nos regimes de emergência ou horário de ponta. Disponíveis nas versões Carenados e Silenciados.
Compostos por uma unidade de monitoração e controle, tanque de combustível, baterias de partida, amortecedores de vibração, silenciadores e segmentos elásticos para gases de descarga, bem como quadro de transferência entre as alimentações. O sistema assume as cargas automaticamente. Portanto podem ser utilizados de forma singela ou em paralelo com outros grupos geradores.
O sistema de energia ininterrupta (UPS) deverá ser projetado para a alimentação de equipamentos eletrônicos que toleram apenas alguns milissegundos de interrupção. O sistema de UPS retifica a corrente alternada e mantém carregadas as baterias para uma eventual utilização. Em caso de interrupção, um módulo “inversor” compõe uma nova corrente alternada a partir da energia armazenada nas baterias. As baterias devem garantir autonomia entre 5 a 30 minutos de interrupção, tempo suficiente para o gerador assumir. Em casos especiais essa autonomia poderá ser substancialmente aumentada com uso de bancos de baterias.
O UPS deverá permitir a escalabilidade e redundância. Preferencialmente com sistema on-line de dupla conversão senoidal trifásico, transformador isolador, quando necessário, acionamento do BYPASS que pode ser manual e automático. Deve também possuir alarmes audiovisuais, display inteligente, monitoramento remoto e interface para gerenciamento em rede.
A distribuição de energia deverá atender aos requisitos de disponibilidade, escalabilidade e confiabilidade. Para isto deverão existir:
- Quadro de Distribuição de Energia ComumA energia com a origem da concessionária, transformador, QGBT ou gerador deverá ser conectada a 01 (um) ou 02 (dois) quadros (usa-se 02 Quadros para a topologia de alimentação elétrica fisicamente paralela a partir da geração) de distribuição de energia comum os quais alimentarão os UPSs, equipamentos de ar condicionados e outras utilidades que requeiram energia comum.

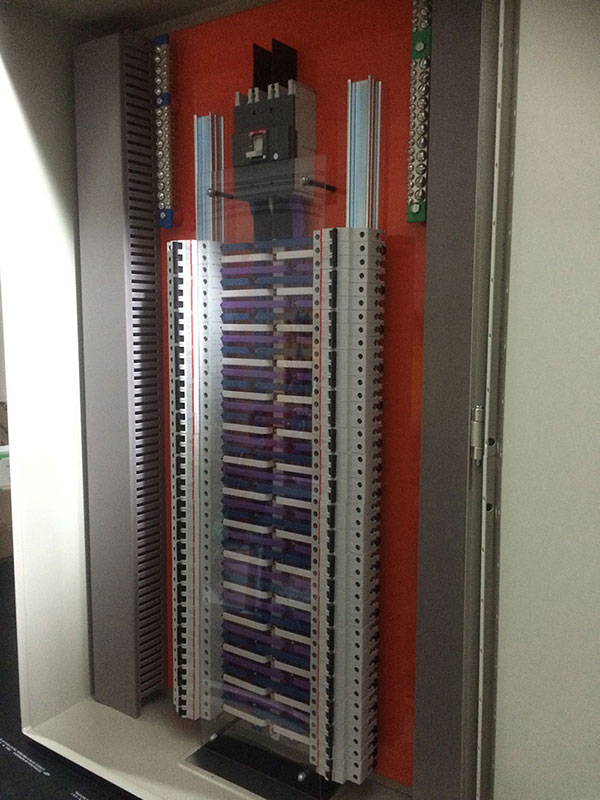

- Quadro de Distribuição de Energia EstabilizadoÉ recomendada a distribuição dual (Redes de Alimentação Fisicamente Paralelas) com 02 quadros estabilizados providos de disjuntores de troca rápida do tipo plug-in, tomadas e cabos sob medida, cabos identificados e dispostos em eletrocalhas e eletrodutos para encaminhamento sob o piso elevado. Os circuitos de alimentação dos RACKS deverão ser instalados com tomadas tipo PLUG MACHO-FÊMEA da STECK, onde as mesmas deverão estar acomodadas em caixa padrão STECK. Para equipamentos de fonte única deve prever o terceiro quadro com recurso de comutação automática entre os 02 quadros estabilizados.
As topologias dos Quadros de Distribuição de Energia Comum e Estabilizada descrita acima configura em infraestrutura elétrica de alta disponibilidade (n+1): portanto, uma solução de energia de alta disponibilidade precisa ser no mínimo redundante (n+1) em todos os componentes passíveis de falhas. Esta solução admite redundância em caso de paradas programadas ou não programadas de uma linha de alimentação.
